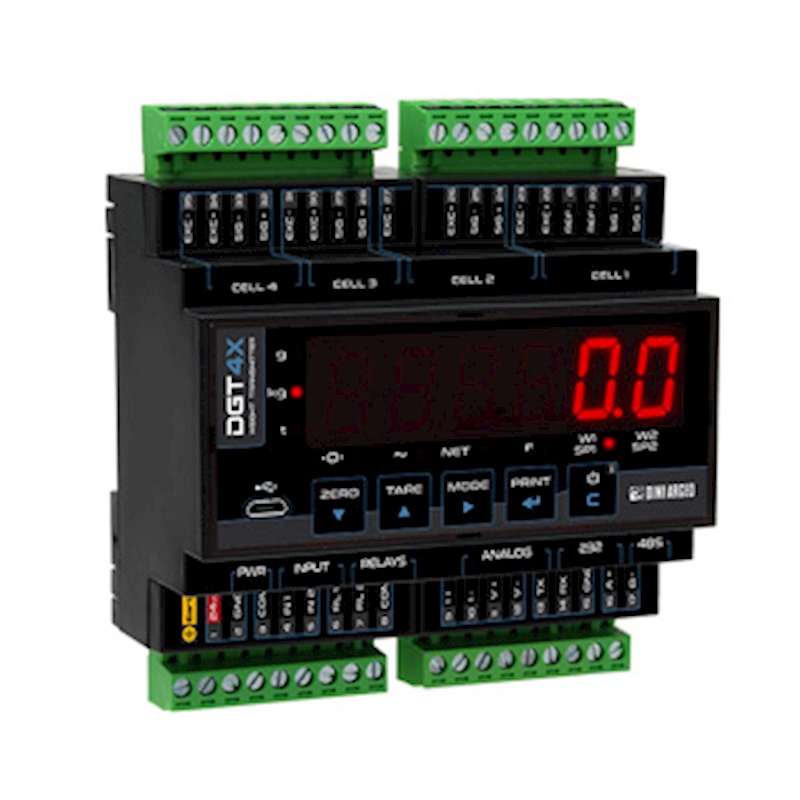

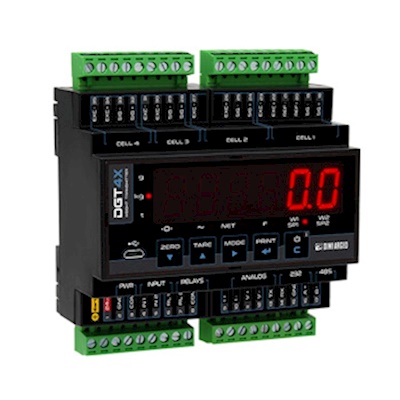

DGT4X : 4 KANALLI, YÜKSEK HIZLI, EKRANLI DİJİTAL AĞIRLIK TRANSMİTTERİ
4 ayrı tartım sisteminin ya da bir tartım sistemindeki 4 adede kadar yük hücresinin ayrı ayrı bağlanarak okunabileceği, ray tipi muhafazalı, yüksek hızlı digital ağırlık transmitteridir.
Milisaniyeler içinde hassas tartım için saniyede 2600 okuma yapabilir. Bu hızlı okuma çok yüksek kararlılıkta filtreleme imkanı sunar.

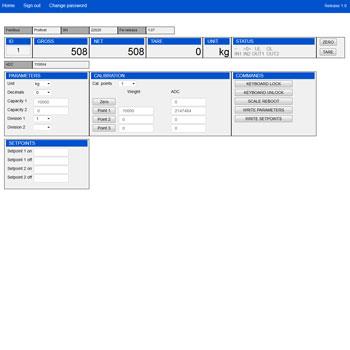

Kolay konfigürasyon, arıza tanısı ve backup işlemleri için dahili WebServer bulunmaktadır (PROFINET, ETHERNET/IP ve MODBUS TCP/IP modellerinde).
Geniş haberleşme seçenekleri sayesinde herhangi bir otomasyon sistemine kolay ve güvenli entegrasyon sağlar.
Yüksek hızlı statik ve dinamik uygulamalarda, çok komponentli karışım işlemlerinde kullanım için idealdir.
Çıkartılabilir konnektröleri sayesinde kolay elektriksel bağlantı imkanı.
6 basamaklı 14,2 mm yükseklikte LED gösterge ve 5 tuşlu tuş takımına sahiptir.
Kalibrasyon ve ayar işlemleri tuşlardan ve, Dini Tools PC programından yapılabilir.
Ticari kullanım için OIML R-76, OIML R-51(MID) ve OIML R-61(MID) onayına sahiptir.
Tuşlarla Kalibrasyon, teorik kalibrasyon, dara alma, sıfırlama, brüte dönme ve yazdırma.
1 adet micro-usb portu, çift çıkışlı RS485 portu. 4 adet fotomosfet paralel çıkış ve 2 adet opto izolatör fotokuplör giriş.
Standart Modbus RTU haberleşme imkanı.
12-24 Vdc besleme ile çalışma imkanı.
Teknik Özellikler:
|
Doğruluk Sınıfı
|
CE-M EN 45501
OIML R-76 Sınıf III
OIML R-61 (MID)
OIML R-51 (MID)
|
|
AB Tip Onayı
|
10.000 e (Tek kademe), 2 x 3.000 e (Çok kademe)
|
|
Giriş duyarlılığı
|
0,3 µV/e Onaylı
|
|
Ekran çözünürlüğü
|
800.000 parça
|
|
İç çözünürlük
|
3.000.000
|
|
A/D çevirici
|
24 Bit, 4 kanal, 2600 çevrim/saniye hızında. Digital filtre.
|
|
Muhafaza
|
ABS plastik muhafaza
|
|
Ekran
|
14,2 mm rakam yüksekliğine sahip, yüksek parlaklıkta LED gösterge.
|
|
Tuş takımı
|
5 tuşlu, su geçirmez, fonksiyonel tuş takımı.
|
|
Load Cell
|
16 adede kadar 350 Ohm yük hücresi bağlanabilir.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|
Digital bağlantı kutusu

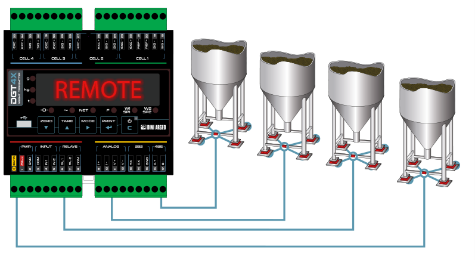

Çok terazili çalışma

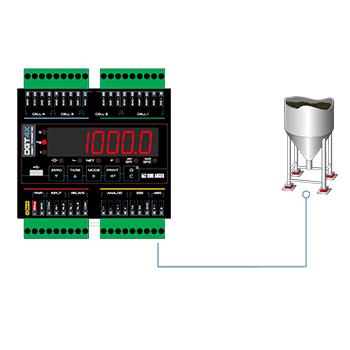

Tek terazili çalışma
|
|
Digital Giriş / Çıkış
|
2 adet opto izolatör fotokuplör giriş 12÷24 Vdc, 5 mA min - 20 mA max
2 adet fotomosfet paralel çıkış 150 mA 48 Vac / 150 mA 60 Vdc (NO)
|
|
Haberleşme
|
1 adet standart mini-usb data çıkışı.
1 adet RS232 data çıkışı.
1 adet RS485 data çıkışı
|
|
Arayüz Opsiyonları
DGT4XAN
DGT4XPRONET
DGT4XPB
DGT4XETHCAT
DGT4XETHIP
DGT4XDEVNET
DGT4XMODTCP
|
Çeşitli opsiyonları ile geniş haberleşme seçenekleri sunar
16-bit analog çıkış (4-20 mA / 0-10 Vdc)
ProfiNet haberleşmesi
Profibus haberleşmesi
EtherCAT haberleşmesi
EtherNet/IP haberleşmesi
DeviceNet haberleşmesi
Modbus/TCP haberleşmesi
|
