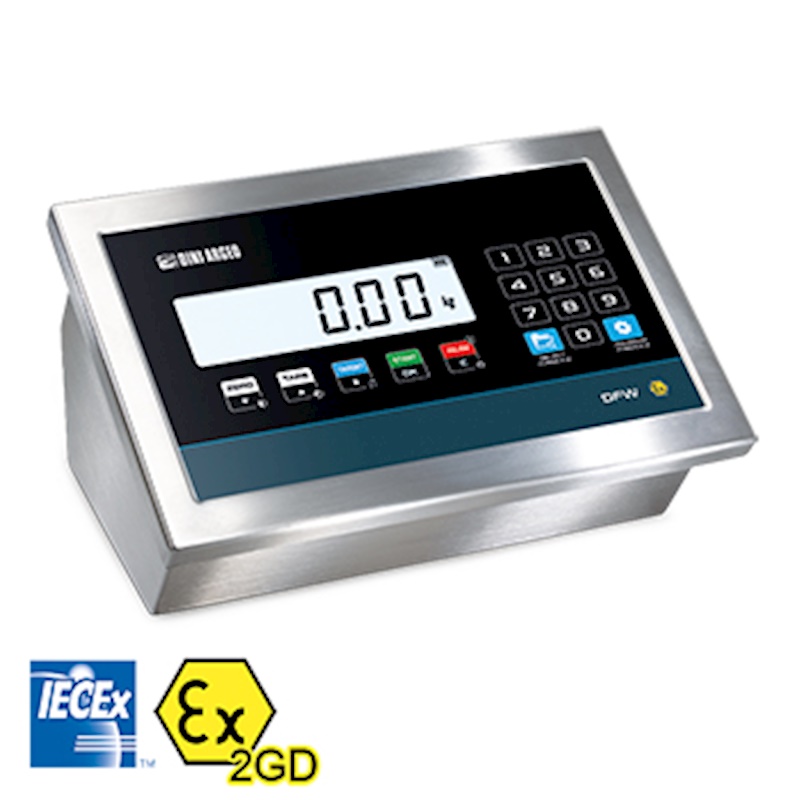

DFWIECEX-BATCH1: ZONE 1&21 ve Zone 2 & 22 SINIFI PATLAYICI SAHALARDA KULLANIMA UYGUN DOLUM KONTROLÖRÜ
Ex ib [ib Gb] [ia Ga] IIC T4 Gb gaz ortamları için
Ex tb [ib Db] [ia Da] IIIC T135°C Db toz ortamları için.
ATEX: II2(2)G(1)G
ATEX: II2(2)D(1)D
Ta 0°C / +50°C
DFWIECEX-BATCH1 dolum kontrolörü patlayıcı sahalarda dolum işlemleri için tek başına nihai bir çözüm sunar.
Otomatik dolum makineleri için MID onaylı (OIML R61)
Üç renkli aydınlatmalı aktif grafik ekranı sayesinde operatörlerin tam olarak yönlendirilmesini sağlar.
Üç hızlı dolum kontrolü sayesinde hızlı ve hassas dolum imkanı sunar.

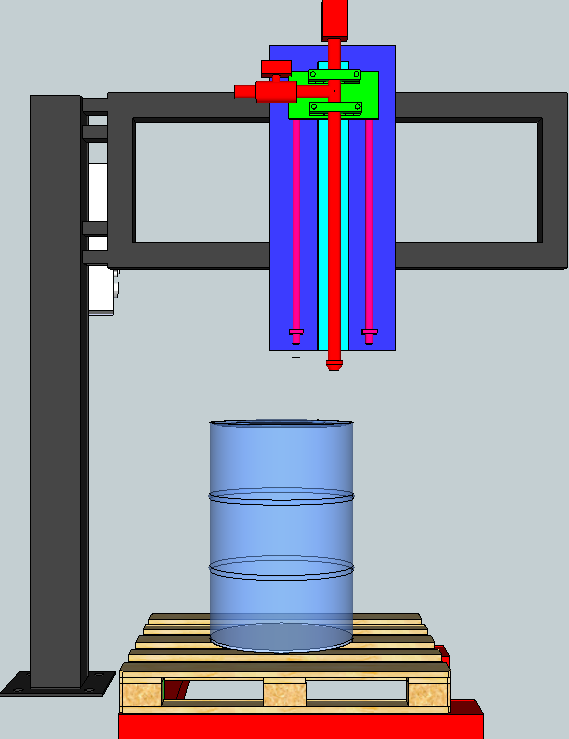

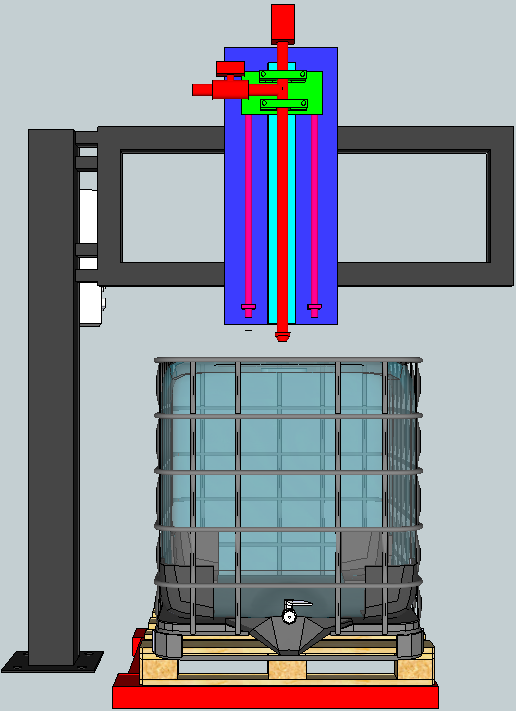

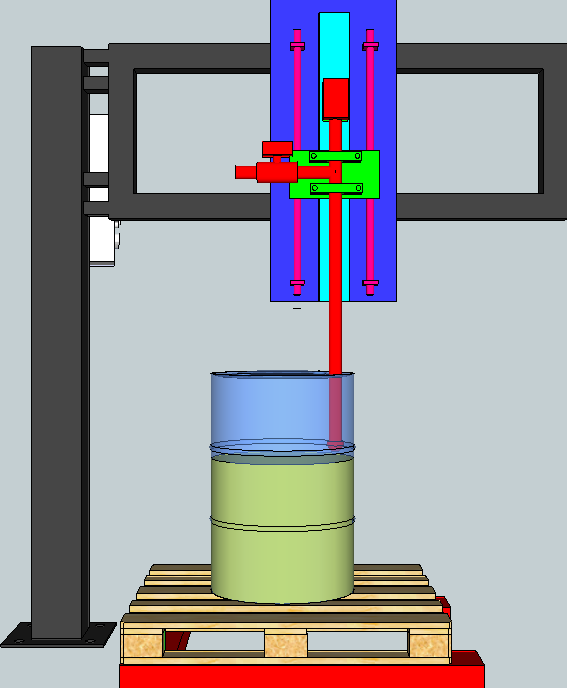

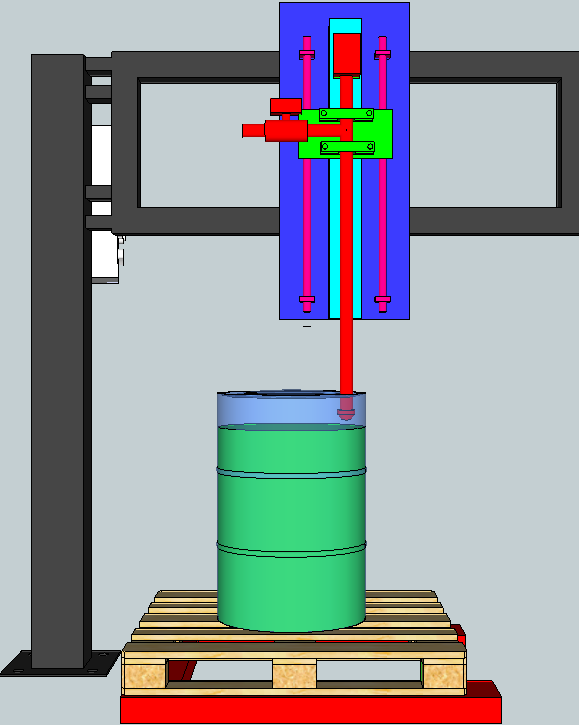

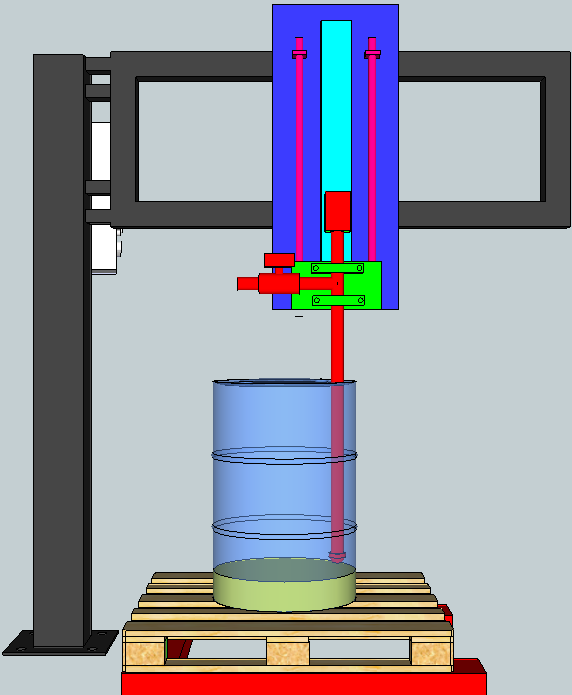

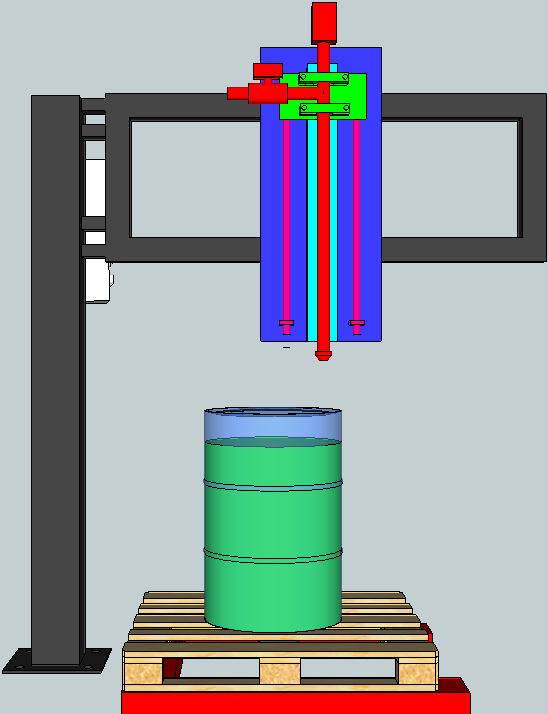

Gelişmiş nozül kontrolü sayesinde IBC, varil ve teneke dolumlarında içten (below bunghole) ve dipten (above surface / below surface) dolumları tam olarak yönetebilir.
Renk değiştirebilen RGB arkadan aydınlatmalı ekranı, güçlü işlemcisi ve hepsinden önemlisi mevcut ana arabirimleri sayesinde, tümü kendinden güvenli olan DFWIECEX, üretim süreçlerinde, doğrudan tehlikeli alanlarda, solenoid valfleri çalıştırarak ve PLC'ler ve diğer cihazlarla iletişim kurarak tartımın entegrasyonuna olanak tanır.
IECEx ve ATEX onaylı ve yasal ticari kullanım için onaylanmıştır.
Yüksek kalite standartlarında üretilmiş, çok fonksiyonu ve kolay kullanımlı bir tartım göstergesidir.
Su geçirmez, IP68 korumalı paslanmaz çelik muhafaza.(kolay temizlik için vidasız ön kapak)
Yüksek kontrastlı renk değiştirebilen 25 mm rakam yüksekliğine sahip, 6 basamaklı RGB aydınlatmalı LCD ekran.
X-Core CPU sayesinde dolum ve dozajlama gibi uygulamalarda yüksek hızlı ve hassas tartım imkanı sunar.
ASCII/RTU Modbus haberleşmesi.
Kendisi Zone 1/21 sınıfı sahada iken Zone 0/20 sınıfı tehlikeli sahada bulunan yük hücrelerine ve terazilere bağlanabilir.
Atex/IECEx onaylı harici güç kaynağı ile 110-230 Vac veya 24 VDC besleme.
Teknik Özellikler:
|
Doğruluk Sınıfı
|
EU Type Examination Certificate (EN 45501:2015)
OIML R76
MID OIML R61:2017
|
|
Sertifikasyon
|
2014/34/EU direktifleri uyarınca
EN/IEC 60079-0
EN/IEC 60079-11
EN/IEC 60079-5
EN/IEC 60079-31
|
|
AB Tip Onayı
|
10.000 e (Tek kademe), 3 x 3.000 e (Çok kademe)
|
|
Giriş duyarlılığı
|
0,3 µV/e onaylı
0,01 µV/d onaysız
|
|
Ekran çözünürlüğü
|
1.000.000 parça
|
|
A/D çevirici
|
24 Bit, 4 kanal (tek tartım sistemi için)
|
|
Muhafaza
|
IP68, paslanmaz çelik kasa
|
|
Ekran
|
25 mm rakam yüksekliğine sahip, yüksek kontrastlı, RGB renkli aydınlatmalı LCD gösterge.
|
|
Tuş takımı
|
17 tuşlu, su geçirmez, fonksiyonel tuş takımı.
|
|
Load Cell
|
8 adede kadar 350 Ohm yük hücresi bağlanabilir.
|
|
Giriş ve Çıkışlar
|
4 intrinsic safe giriş
12 intrinsic safe çıkış.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
Tuşlarla 3, PC programı aracılığıyla 8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|
Yüksek hassasiyet (X10)
Toplam Alma
Basit formülasyon (çok malzemeli karışım)
Parça sayma
Birim çevirme (Kg / Lb / Oz / St / Kt / gr)
Serbest ölçü çevrimi (Kg – Litre / kg -metre ..)
% tartım
Hold
+/- kontrol (eksik – OK – Fazla)
Tuş kilidi
2 adet ID kodu tanımlama imkanı
20 adet dara hafızası
Opsiyonel giriş çıkış kartı ile 2 hızlı dolum kontrolü
Opsiyonel Alibi memory ile onaylı ağırlıkları saklama imkanı.
|
|
Haberleşme
|
1 adet standart RS485 data çıkışı.
|
|
Arayüz Opsiyonları
485IECEX
DFWIECEXAN
BTH-IECEX
|
2 adede kadar eklenebilen IS RS485 data çıkışı sayesinde ATEX saha içinde güvenli haberleşme. Maksimum kablo uzunluğu 200 m. (Güvenli sahadaki cihazlarla haberleşme için PFB485EX koruyucu bariyer gereklidir)
Analog çıkışa sahip versiyon seçildiğinde 0-10 V, 0 – 20 mA, 4 – 20 mA çıkış alma imkanı.
(Güvenli sahadaki cihazlarla haberleşme için PFANOUTEX koruyucu bariyer gereklidir)
Dahili Bluetooth 4.2 kartı sayesinde tehlikeli saha içinde maksimum 10 mesafede bluetooth haberleşme imkanı.
|
