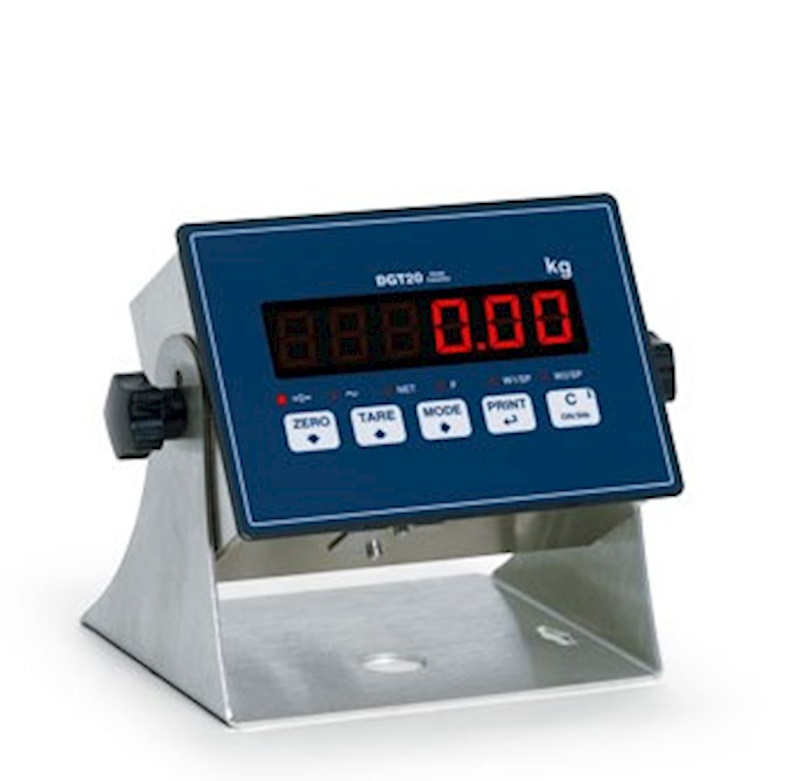

DGT20 : DİJİTAL TARTIM İNDİKATÖRÜ
Endüstriyel çok amaçlı uygulamalarda kullanım için dizayn edilmiş dijital elektronik proses indikatörüdür.
Alüminyum ön panelli, paslanmaz çelik kasalı, masa, duvar ya da panel tipi olarak kullanılabilen muhafaza.
Endüstriyel teraziler, yer kantarları, tank tartım sistemlerinde kullanım için idealdir.
Geniş haberleşme seçenekleri sayesinde dozaj ve karışım sistemlerinde kullanıma uygundur.
4 ayrı tartım sistemi ya da bir tartım sistemindeki 4 adede kadar yük hücresi ayrı ayrı bağlanarak okunabilir.
Çeşitli bağlantı seçenekleri sayesinde otomasyon sistemlerine bağlantı imkanı sunar.
6 basamaklı 20 mm yükseklikte LED gösterge ve 5 tuşlu tuş takımına sahiptir.
Kalibrasyon ve ayar işlemleri tuşlardan ve, Dini Tools PC programından yapılabilir.
Ticari kullanım için OIML R-76, OIML R-51(MID) ve OIML R-61(MID) onayına sahiptir.
Tuşlarla Kalibrasyon, dara alma, sıfırlama, brüte dönme ve yazdırma.
1 adet RS232 portu, 1 adet RS485 portu.
2 paralel giriş, 2 paralel çıkış.
Standart Modbus RTU haberleşme imkanı.
12-24 Vdc besleme ile çalışma imkanı.
Teknik Özellikler:
|
Doğruluk Sınıfı
|
CE-M EN 45501
OIML R-76
OIML R-61 (MID)
OIML R-51 (MID)
|
|
AB Tip Onayı
|
10.000 e (Tek kademe), 2 x 3.000 e (Çok kademe)
|
|
Giriş duyarlılığı
|
0,03 µV/e Onaylı
|
|
Ekran çözünürlüğü
|
800.000 parça
|
|
İç çözünürlük
|
3.000.000
|
|
A/D çevirici
|
24 Bit sigma delta, 4 kanal, 400 çevrim/saniye hızında. Digital filtre.
|
|
Muhafaza
|
Paslanmaz çelik kasa, alüminyum ön panel.
|
|
Ekran
|
20 mm rakam yüksekliğine sahip, yüksek parlaklıkta LED gösterge.
|
|
Tuş takımı
|
5 tuşlu, fonksiyonel tuş takımı.
|
|
Load Cell
|
8 adede kadar 350 Ohm yük hücresi bağlanabilir.
|
|
Kalibrasyon
|
Tuşlarla veya DINITOOLS pc programı üzerinden digital kalibrasyon.
Tuşlarla 3, PC programı aracılığıyla 8 noktada lineer kalibrasyon imkanı.
|
|
Fonksiyonlar
|
Set çıkışı (pozitif ve negatif yönde)
Yüksek hassasiyet (X10)
Lb / Kg geçişi
Toplam alma
Formülasyon
Parça sayma
Giriş-Çıkış Kamyon Kantarı
Tepe tutma
Hold.
MSTSLV opsiyonel versiyonuyla 32 adede kadar Dini Argeo marka göstergeye RS485 üzerinden bağlanarak ağırlıklarını izleyebilir ve kontrol edebilir.
|
|
Digital Giriş / Çıkış
|
2 adet opto izolatör fotokuplör giriş 12÷24 Vdc, 5 mA min - 20 mA max
2 adet fotomosfet paralel çıkış 150 mA 48 Vac / 150 mA 60 Vdc (NO)
|
|
Haberleşme
|
1 adet RS232 data çıkışı
1 adet RS485 data çıkışı
|
|
Arayüz Opsiyonları
DGT20AN
DGT20PRONET
DGT20ETHIP
DGT20MODTCP
DGT20ETHCAT
DGT20PB-1
|
Farklı opsiyonları ile geniş haberleşme seçenekleri
16-bit analog çıkış (4-20 mA / 0-10 Vdc)
ProfiNet haberleşmesi
EtherNet/IP haberleşmesi
Modbus/TCP haberleşmesi
EtherCAT haberleşmesi
Profibus haberleşmesi
|
